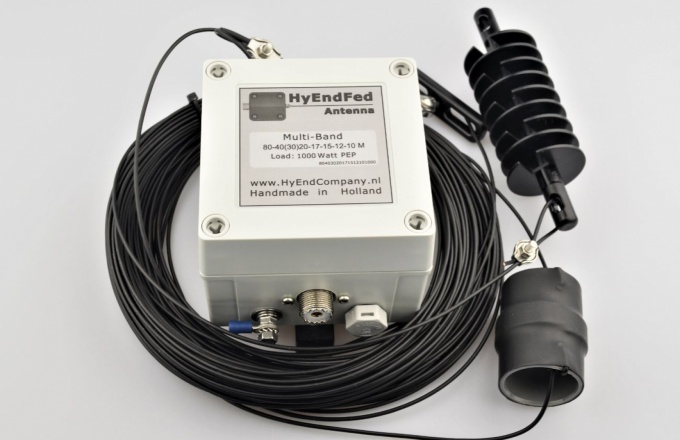

HyEndFed 8 Band 1KW SSB Black Clamp


$ 239.96

HyEndFed 8 band for 80/40/(30) 20/17/15/12/10 Meter
Max. Power : 1000 WATT PEP SSB, 200 WATT DIGITAL.
Length : 40 meter.
Enclosure : Polycarbonate IP67, 100% UV resistant.
SO239 Connector Teflon.
All hardware Stainless steel.





If the 80 meter band is an important band for you to transmit on, it
is possible to order a modified transformer so that this band has a
better SWR.

Because the antenna is broadband, this adjustment does give a degraded SWR at 10M (typical 1:2.5).
When ordering, choose the option, standard transformer or optimized
transformer for 80M.







These VSWR measurements were taken in the open field at a height of 10 meters horizontally.

We use 4.5 meter of coax to a line isolator.
From the line isolator to the analyzer we used 10 meters of coax Ecoflex 10
The antenna network box was positioned 10 meter above the ground.
The length of the antenna wire to the matching network is 40 meters and connected to an 10 meter mast.

The antenna was not grounded.


Used VSWR meter : RigExpert AA-600

Make a choice
Connector

Without a capacitor the lowest swr is at 3.5MHz.

Transformer optimized for 80 meters.


Reviews

Name: Jim Heinen (M0JIM) - 20/07/2024, 23:01, St. Mary Bourne. City: St. Mary Bourne, United Kingdom 21 juli 2024 Time: 00:07:37

One of the best antennas I ever worked with. Ordered on Monday, and on Wednesday in the UK delivered half way in the afternoon. Installed the Antenna due to its instructions, and the first QSO was in Kazakhstan, a very nice 9+20. In the last few weeks I worked many stations all over the world. And yesterday night, 19/07/2024, I worked with a very strong signal VY2FU. Easy installation including the balun with 4.3 meter distance from the feeding point.
Have in Holland (PA1JH) the 5-bander, 20 meter installed and that is also a very good antenna.
Quality from the antennas from the High-End Company is sublime.
73's, M0JIM - PA1JH, Jim...
Name: SA5MIA City: Köping 07 december 2023 Time: 23:14:13

I ordered HyEndFed 8 Band 1KW SSB Black Clamp + With C for 3.7 MHz, 80 meter band and Transformer optimized for 80 meters.

It works perfectly from the package..no tuning of the wire was required, all the bands as promised :) just hanging in the trees and using 4.2 meter coax as counterpoise to common choke !! 10 points out of 10
maybea bit low at 7 Mhz but it still works
Name: Detlef Stadt: Dortmund 19 januari 2023 Time: 16:05:43

Besitze die Antenne nun im 4 Jahr, Aufbauhöhe ca.8-10m und bin sehr zufrieden damit. Habe noch die etwas ältere 800 Watt Version was aber die Leistung der Antenne in keiner Weise einschränkt.
Weltweite Funkkontakte ( Südamerika, Nordamerika, Afrika, Australien usw. ) in Phonie sprechen für sich.
Wenn man mal WSPR mit geringer Leistung laufen lässt wird sich wundern wo man überall gehört wird, aber einfach mal selber testen.
Ich kann diese Antenne nur wärmstens weiter empfehlen !
73 de Detlef / DC6DB
Name: DJ4MT Stadt: Köln 03 juni 2022 Time: 16:05:21

01.06.2022 . . . habe lange überlegt, welcher "Draht" sich für den portabel Betrieb (den ich ausschließlich betreibe) bei mir eignet. Versuch macht klug - und ich bin NICHT enttäuscht worden. Fertigung macht einen guten Eindruck, auch wenn ich dem rel. dünnen Draht skeptisch gegenüber stehe. Nach ersten Versuchen stelle ich ein durchwegs vernünftiges SWR fest - was der eingebaute Tuner meines ICOM mühelos runter matchen kann. Sogar auf 160m kann ich mit meinem ext. Tuner eine Anpassung erreichen - hierzu fehlen mir aber noch Ergebnisse zu dem Verbindungen. Ich betreibe die HyEndFed zwischen zwei 12m Kohlefaser Masten. Die Einspeisung befindet sich in ca. 6m Höhe. Darunter habe ich 4.2m Koax Kabel, mit einer Mantelwellensperre. Der "Strahler geht dann bis auf volle Höhe und dann quer zum 2. Mast, an die Sitze. Ausrichtung war NORD - SÜD in den ersten Versuchen. Sendeleistung 100W. Die Rapporte waren auf 80m durchwegs gut, hier habe ich einen Vergleich zu einem Eigenbau Dipol mit 2 x 19,5m. Grundrauschen lag bei ca. S6-7 und damit mindestens 1 S-Stufe niedriger als beim Dipol. Damit kann ich sagen, dass meine Erwartungen nicht enttäuscht wurden. Die andern Bänder werde ich noch testen- empfangsseitig geht das schon mal gut.
Naam: Guenther, DL4BX Stad: Wittmund, NW Germany 01 oktober 2020 Time: 15:51:15 30 april 2021 Time: 17:16:27

Sehr solide Konstruktion. Tut exakt was sie soll!
Naam: Adam w4gov Stad: 27 juni 2020Winchester Time: 23:35:05 30 april 2021 Time: 16:50:31

Amazing antenna! It’s the perfect length to be in my back yard and works amazingly well. With no sunspots I am still working stations all over the world from Europe to Asia without any issue! Just a simply amazing antenna! I own all of your mono bands as well as the 8 band in 200w and 800w versions. My 200w is my portable antenna :)
Naam: André DF5AR Stad: Gaimersheim 29 maart 2021 Time: 02:49:57 30 april 2021 Time: 16:48:15

...absolut Top Antenne, bin begeistert, hat mir einige DX QSO´s auf allen Bändern gebracht (80W-100W, USA, Asien, Indonesien, Brazil, Faroe Island, Europa, RU, JA usw.). Kann ich nur empfehlen. Installation als liegende L-Antenne, Einspeisung bei ca. 10m. Empfehlenswert ist das Koaxkabel (4,20m) zwischen Strombalun 1:1 und Antennenbalun als Gegengewicht! SWR auf allen Bändern durchschnittlich bei 1,5:1,0. 39,6m Antennendraht, O-W :-) 73 André DF5AR
